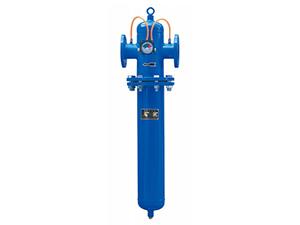

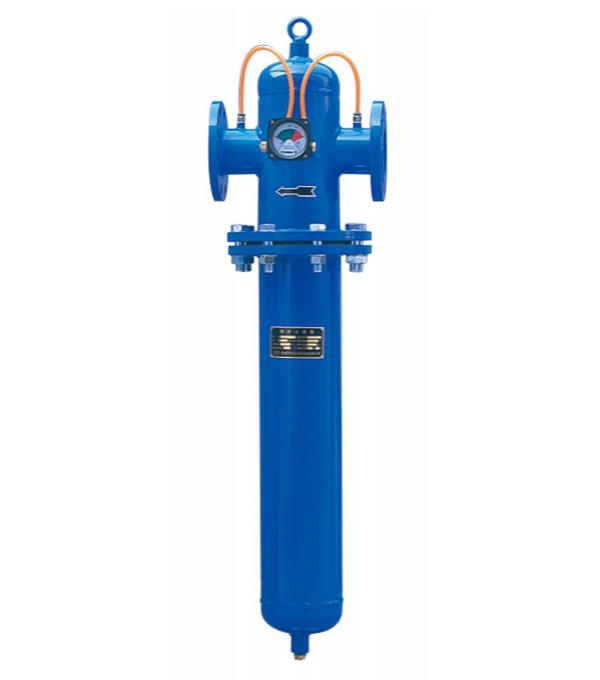

I filtri dell' aria compressa flangiati di grado XF3 sono un modo efficace per rimuovere le minuscole particelle di vapore d' acqua e d' olio. Le particelle solide di 0,01μm o più grandi sono filtrate con un contenuto di olio residuo massimo di 0,001 ppm, garantendo che l'aria sia priva di olio. Il serbatoio del filtro è fatto di una lega di alluminio o in acciaio al carbonio, e l'elemento filtrante è fatto in fibra di vetro.

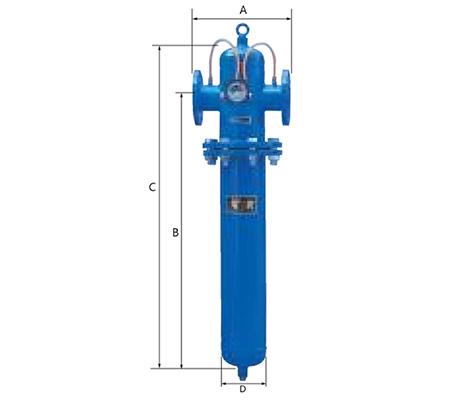

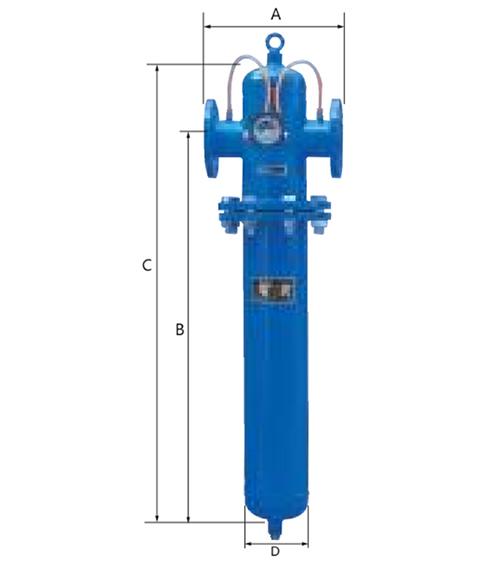

Modello N° | Foto | Portata nominale (NM3/min) | Dimensione della connessione | Modello dell' elemento N° | Numero di elementi | Dimensioni (mm) | |||
A | B | C | D(serbatoio TD) | ||||||
XF3-44 | 17.7 | DN65 | E3-44 | 1 | 300 | 770 | 940 | 125 | |
XF3-48 | 22 | DN80 | E3-48 | 1 | 336 | 943 | 1118 | 150 | |
XF3-56 | 36 | DN100 | E3-44 | 2 | 500 | 1050 | 1250 | 207 | |
XF3-60 | 54 | DN100 | E3-44 | 3 | 500 | 1050 | 1250 | 259 | |
XF3-64 | 72 | DN100 | E3-44 | 4 | 600 | 990 | 1250 | 350 | |
XF3-68 | 90 | DN125 | E3-44 | 5 | 600 | 990 | 1250 | 350 | |
XF3-70 | 108 | DN125 | E3-44 | 6 | 600 | 1070 | 1350 | 350 | |
XF3-72 | 126 | DN150 | E3-44 | 7 | 630 | 1020 | 1350 | 400 | |
XF3-73 | 144 | DN150 | E3-44 | 8 | 700 | 1020 | 1350 | 450 | |
XF3-74 | 162 | DN150 | E3-44 | 9 | 780 | 1070 | 1400 | 500 | |
XF3-75 | 180 | DN150 | E3-44 | 10 | 780 | 1070 | 1400 | 500 | |
XF3-76 | 198 | DN150 | E3-44 | 11 | 780 | 1070 | 1400 | 550 | |
XF3-80 | 252 | DM150 | E3-44 | 14 | 780 | 1130 | 1460 | 550 |
Pressione operativa | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | 12 | 14 | 16 | 18 | 20 | 21 |
Fattore di correzione | 0.38 | 0.5 | 0.62 | 0.75 | 0.87 | 1 | 1.12 | 1.24 | 1.37 | 1.62 | 1.86 | 2.11 | 2.36 | 2.61 | 2.73 |
Dal 1992 Hualing si è specializzata nella filtrazione industriale, fornendo ai clienti le attrezzature per soddisfare le loro esigenze di filtrazione dell'aria compressa. I sistemi di filtraggio e le sue componenti filtranti sono applicabili ad una vasta gamma di applicazioni dell'industria generale, elettronica, chimica, meccanica, tessile e aeronautica. Se stai cercando un unico fornitore di filtri per l'aria, Hualing è lo specialista che necessiti per offrirti delle soluzioni di filtrazione appropriate ed efficaci.
