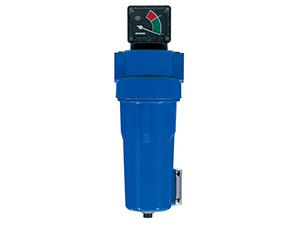

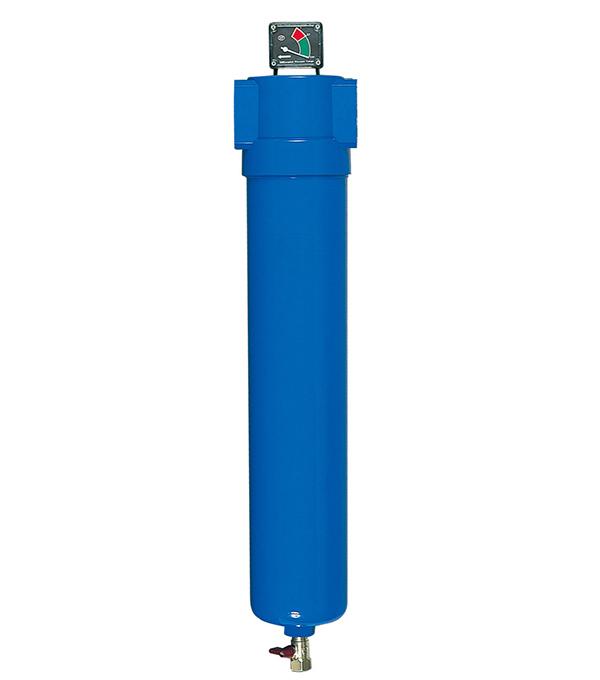

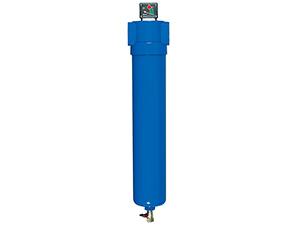

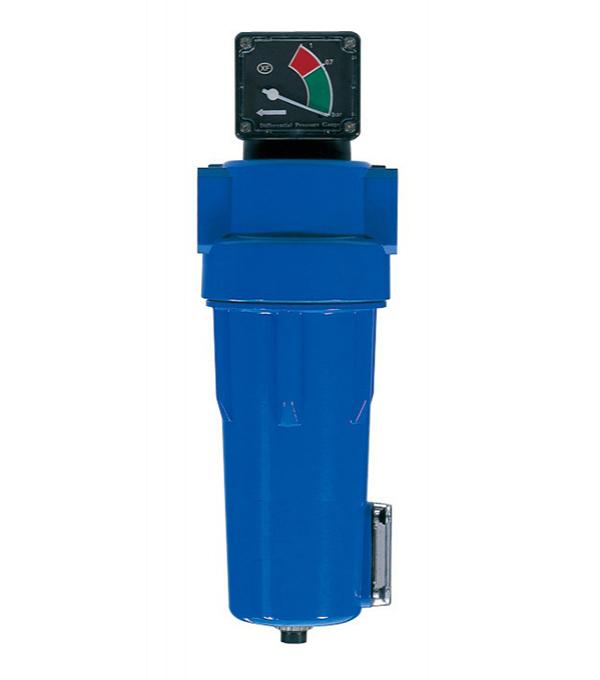

Filtri per aria compressa filettati, grado filtrazione di XF9

Il filtro dell' aria compressa con attacco filettato di grado XF9 filtra particelle solide e liquide di 3μm o più grandi, con un contenuto d' olio residuo di 5ppm. Il serbatoio del filtro è fatto di una lega di alluminio o in acciaio al carbonio, e l'elemento filtrante è fatto in fibra di vetro.

• Ingegneria meccanica
• Industria metallurgica
• Industria petrolchimica
• Purificazione marina
• Ventilazione meccanica

Modello N°	Foto	Portata nominale (NM3/min)	Dimensione della connessione	Modello dell' elemento N°	Numero di elementi	Dimensioni (mm)
						A	B	C
XF9-16		1	1/2"	E9-16	1	104	217	243
XF9-20		1.72	1"	E9-20	1	104	287	313
XF9-24		2.9	1-1/2"	E9-24	1	138	385	424
XF9-28		4.9	1-1/2"	E9-28	1	138	385	424
XF9-32		7.2	1-1/2"	E9-32	1	138	585	624
XF9-36		10.7	1-1/2"	E9-36	1	138	585	624
XF9-36		10.7	2"	E9-36	1	148	639	685
XF9-40		14	2"	E9-40	1	148	639	685
XF9-44		17.7	2-1/2"	E9-44	1	150	800	580
XF9-48		22	2-1/2"	E9-48	1	150	940	990

Se la pressione non è 7 kgf / cm², la portata del filtro da scegliere è determinata dalla portata massima in entrata, divisa per il fattore di correzione che corrisponde alla pressione minima in entrata, come riportato di seguito.

Per esempio, la pressione d' entrata minima del filtro da scegliere è di 7 kgf / cm², con una portata d' entrata di 10 MM³ / min, il fattore di correzione è di 10 / 1,37, perciò la portata massima è di 7,3 MM³ / min.
